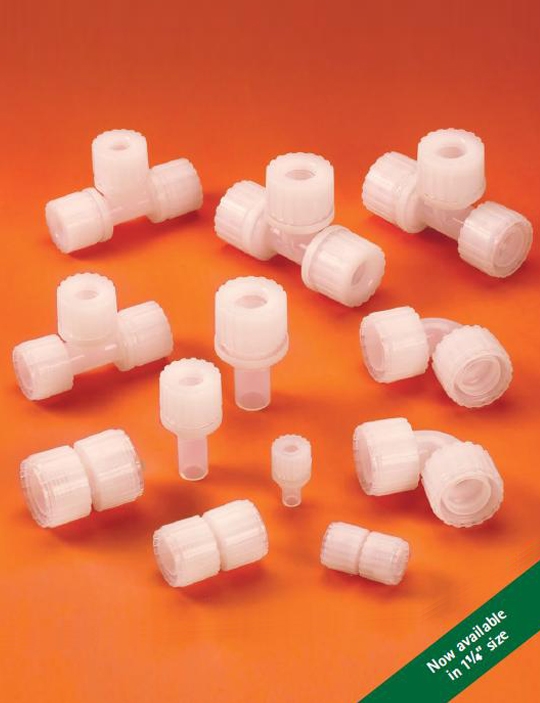

PrimeLock™ 接頭
運用於高純度及具腐蝕性化學程序之進階PFA接頭裝置
英特格於高純度化學輸送市場已努力耕耘30餘年，並持續不斷提供創新的連接技術。本公司最新技術發表PrimeLock®易於安裝之高效產品，藉由各項影音操作說明，使用者可確定各連結點安裝到位。
額外清潔裝置可提升PFA系統可靠度。PrimeLock®同時經過英特格各項產品測驗檢驗過程，為市場上極具口碑之連接技術產品。
● 簡易安裝，達到一致且重覆的接體標示
● 皆為化學相容之PFA浸濕物件
● 無螺紋脫芽錯扣設計能快速標誌，同時提高密封強度
● 無浸濕導入機制可降低截留、外洩及中斷等可能
● 保持擴口軟管低溫以節省時間及資源
● 連接環具有聲音及目視雙重機制以確保安裝到位
● 接頭尺寸可相容於高溫化學制程
應用方式
● 高純度、具腐蝕性之化學輸送
● 半導體運用
- 光刻技術
- 散裝化學品輸送
- 化學機械拋光
- 蝕刻技術
- 高溫清潔作業制程
● 太陽能，發光二極管 LED，平面顯示
● 具低表面張力之最佳表現
規格書
可應運之PFA軟管密度
PrimeLock® 截面
接頭可靠度測試結果
性能數據
嵌件安裝說明
【手持式嵌入工具】
【PrimeLock® 螺絲固定工具】
【座式嵌入工具】
檔案下載：
運用於高純度及具腐蝕性化學程序之進階PFA接頭裝置
英特格於高純度化學輸送市場已努力耕耘30餘年，並持續不斷提供創新的連接技術。本公司最新技術發表PrimeLock®易於安裝之高效產品，藉由各項影音操作說明，使用者可確定各連結點安裝到位。
額外清潔裝置可提升PFA系統可靠度。PrimeLock®同時經過英特格各項產品測驗檢驗過程，為市場上極具口碑之連接技術產品。
● 簡易安裝，達到一致且重覆的接體標示
● 皆為化學相容之PFA浸濕物件
● 無螺紋脫芽錯扣設計能快速標誌，同時提高密封強度
● 無浸濕導入機制可降低截留、外洩及中斷等可能
● 保持擴口軟管低溫以節省時間及資源
● 連接環具有聲音及目視雙重機制以確保安裝到位
● 接頭尺寸可相容於高溫化學制程
應用方式
● 高純度、具腐蝕性之化學輸送
● 半導體運用
- 光刻技術
- 散裝化學品輸送
- 化學機械拋光
- 蝕刻技術
- 高溫清潔作業制程
● 太陽能，發光二極管 LED，平面顯示
● 具低表面張力之最佳表現
規格書
| 材料︰ | 本體，嵌件，螺帽 | PFA | |
| 連接環 | ETFE | ||
| 操作情境 | 媒介壓力 | 攝氏21度(約華氏70度) | 額定電壓為827 kPa (120 PSIG) |
| 攝氏200度(約華氏392度) | 額定電壓為276 kPa (40 PSIG) | ||
| 溫度範圍（流體） | 攝氏21-200度(約華氏70-392度) | ||
| 符合 | RoHS | ||
可應運之PFA軟管密度
| 外徑 | O.D. 誤差 | 管厚度 | 壁厚誤差 |
| 1/4" (6.35 mm) | ±0.004" (±0.10 mm) | 0.047" (±1.19 mm) | ±0.004" (±0.10 mm) |
| 3/8" (9.52 mm) | ±0.004" (±0.10 mm) | 0.062" (±1.57 mm) | ±0.005" (±0.13 mm) |
| 1/2" (12.70 mm) | ±0.005" (±0.13 mm) | 0.062" (±1.57 mm) | ±0.005" (±0.13 mm) |
| 3/4" (19.05 mm) | ±0.005" (±0.13 mm) | 0.062" (±1.57 mm) | ±0.005" (±0.13 mm) |
| 1" (25.40 mm) | ±0.005" (±0.13 mm) | 0.062" (±1.57 mm) | ±0.005" (±0.13 mm) |
| 1 1/4" (31.75 mm) | ±0.007" (±0.18 mm) | 0.075" (±1.90 mm) | ±0.007" (±0.18 mm) |

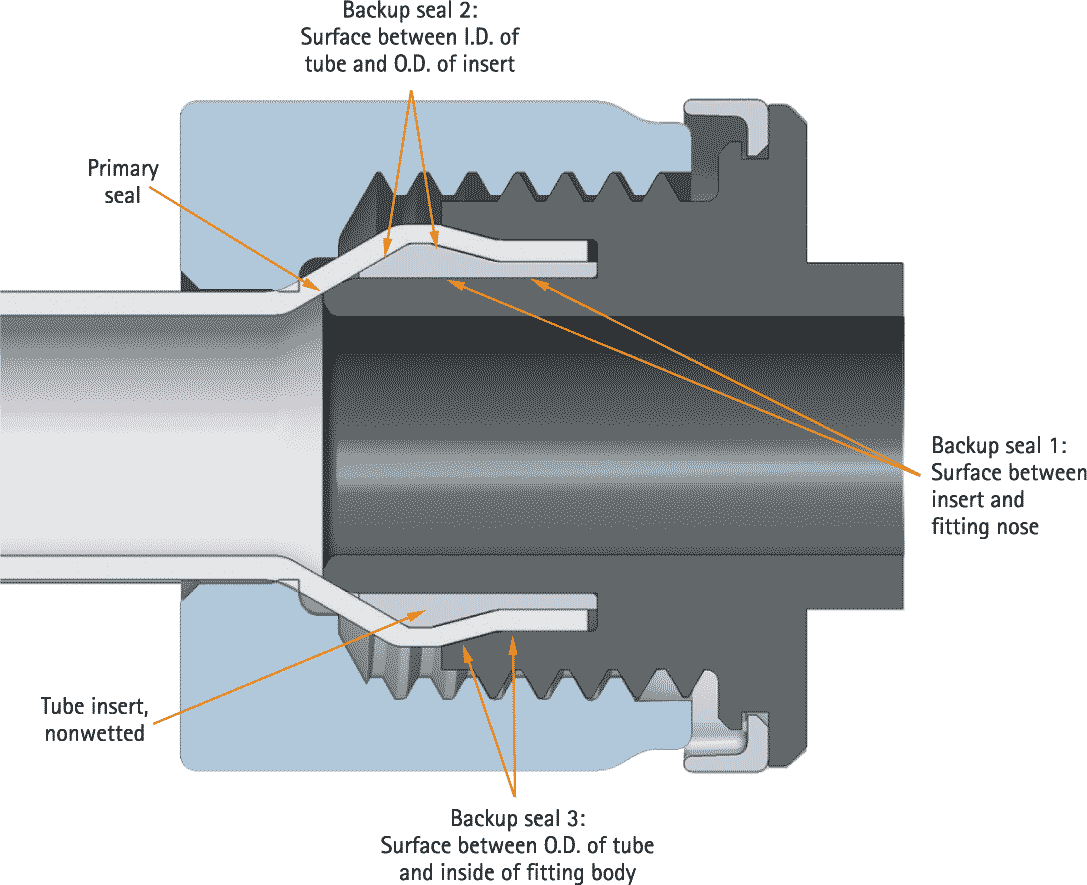

PrimeLock® 截面
接頭可靠度測試結果
| 測試種類 | 測試條件 | 接受準則 | 結果 |
| 爆破壓力 | 漸增壓力至滲漏產生 | 軟管破裂前未有外洩情況 | 通過測試(無外洩情況) |
| 循環式壓力外洩測試 | 額定電壓為827 kPa (120 PSIG)，水溫設定攝氏23度(約華氏73度) | 在1.5倍額定壓力下進行1百萬次循環測試後無外洩情況發生 | 通過測試(無外洩情況) |
| 額定電壓為414 kPa (60 PSIG)，液壓油設定200度(約華氏392度) | 在1.5倍額定壓力下進行1百萬次循環測試後無外洩情況發生 | 通過測試(無外洩情況) | |
| 高壓外洩測試 | 浸沒接頭(應用約八成軟管爆破壓力之氮氣壓) | 無外洩狀況 | 通過測試(無外洩情況) |
| 軟管拉出測試 | 運用拉伸載荷致使軟管自接頭分離 |
1/4" (178 N) 40 lbf 3/8" (400 N) 90 lbf 1/2" (534 N) 120 lbf 3/4" (890 N) 200 lbf 1" (1112 N) 250 lbf 1 1/4" (1557 N) 350 lbf |
通過測試 |
| 化學檢驗 | 硫酸，含氟表面活化劑，硫酸銅 | 進行兩百萬次循環測試後未發生外洩狀況 | 通過測試 |

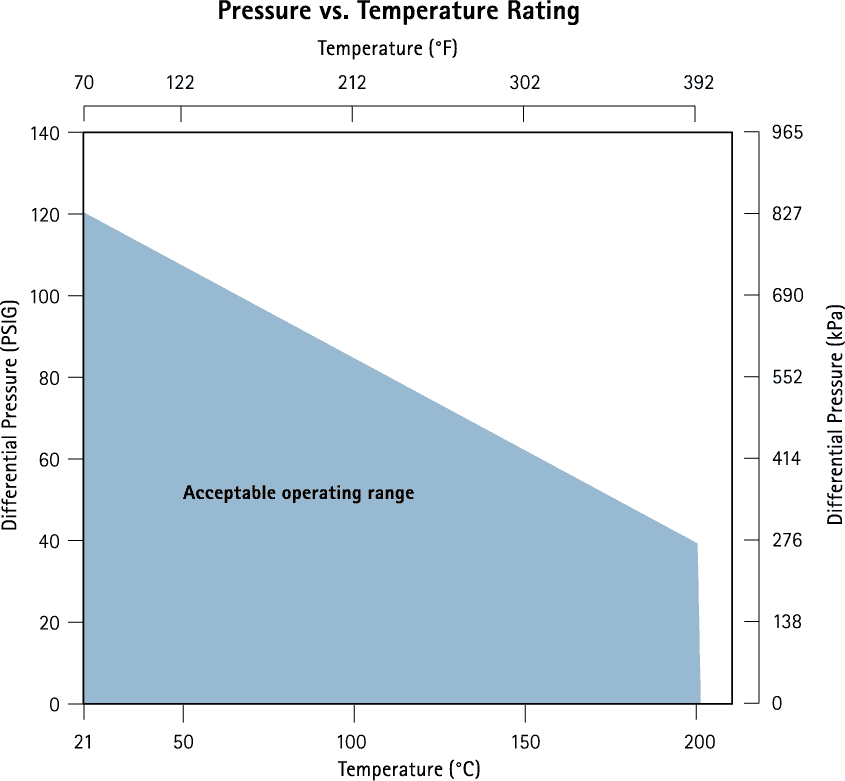

性能數據
嵌件安裝說明

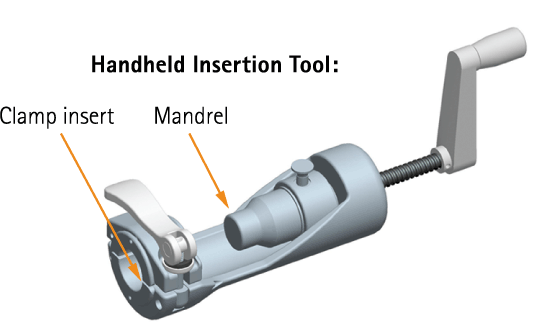

【手持式嵌入工具】

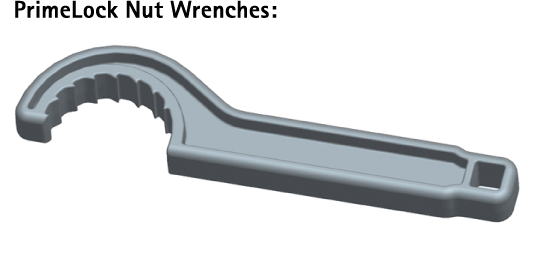

【PrimeLock® 螺絲固定工具】

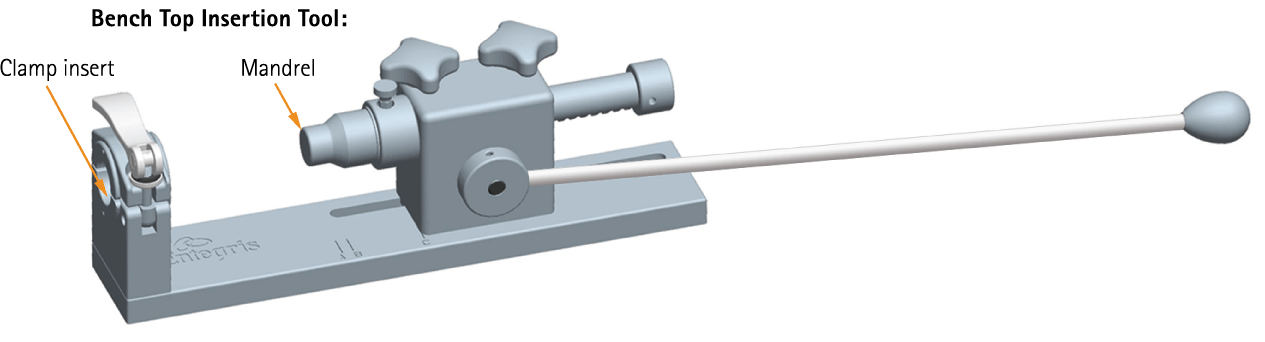

【座式嵌入工具】
